实验：悬臂梁结构设计与试验

【实验目的】
    1、通过设计与制作简单的悬臂梁，学会分析结构是如何承受应力的。
    2、通过技术试验，分析影响结构强度的因素，并写出试验报告。

【实验要求】
    1、用规定的工具和材料，设计制作一个悬臂梁结构模型，进行承重测试。
    （1）工具及材料清单：
    ①规格为3mm*3mm*1000mm的桐木条10根
    ②热熔胶枪（带热熔胶）
    ③小刀
    ④卷尺

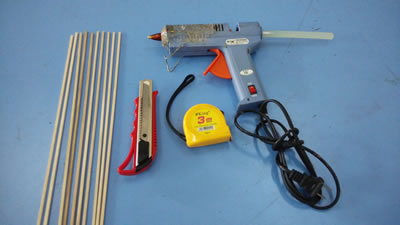

工具与材料

    （2）悬臂梁尺寸规格：长度60cm，宽度8cm，高度8cm，要求模型结构设计制作完整，能配合测试平台进行测试。

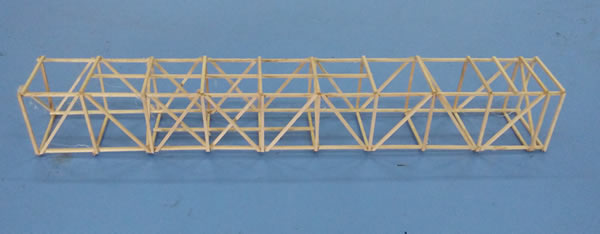

模型样板参考

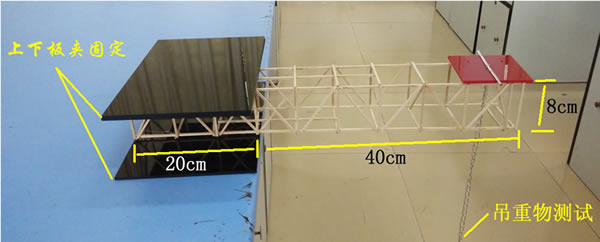

    （3）测试原理：将悬臂梁一段（20cm）用上下两块板夹住固定在测试台上，另一段（40cm）悬空，在其末端的上面压上一块边长10cm的正方形板，板下面吊上重物进行承重测试（见示意图），直到断裂（或下降10cm），以承重量大小确定成绩。


试验原理方法

    2、测试平台：

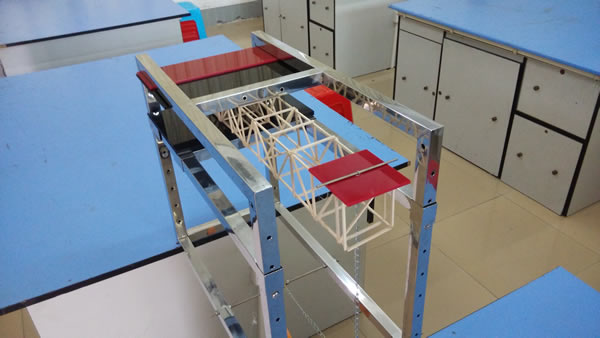

测试平台

    【实验收获与反思】
    1、经历将结构的基本知识应用于技术实践的过程，初步掌握结构的基本思想和方法，并能综合运用所学知识和技能解决一些实际问题，发展创新精神和理论运用于实践的能力。
    2、经历观察、设想、安装、测试、调试、测量等简单的技术试验过程，学会简单的技术试验方法，理解技术试验在技术发明、技术革新中的作用，形成初步的技术试验能力。
