《结构与稳定性》教具设计(图)

通用技术教学中，恰当地设计教具进行教学，可以达到事半功倍的效果。下面展示《结构与稳定性》这一节课的自制教具供大家参考。

　　一、演示结构重心高低对稳定性影响的教具

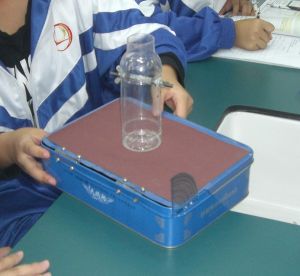

　　1、用塑料瓶和饼干盒制成的教具（如下图）

　　在塑料瓶的外壁两边开了两条槽，在槽中穿过一根螺栓，为了增加重量螺栓上套有螺母，螺栓可在瓶壁上上下移动，从而改变重心的高低。巧妙的是利用长方形饼干盒做成了试验平台，在盒的有铰接的一面装有量角器，当掀起盒盖时，能在不同的位置读出盒面倾斜的角度，学生在做试验时把塑料瓶中的螺栓放在高、中、低的位置，分别放在饼干盒做成的平台上试验，不但能得出重心高底对稳定性的影响，而且还可以量化，达到了很好的试验效果。

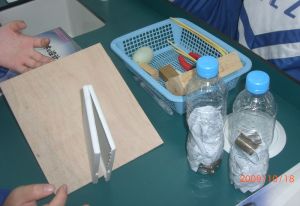

　　2、利用两个矿泉水瓶做成的教具（如下图）

　　该教具利用两个矿泉水瓶，一个在里面放了几张纸，另一个在纸张上再放上两个铁块，然后把两个不同重心高度的矿泉水瓶放到一块三夹板上，当抬起三夹板的一头，使三夹板倾斜，看哪个瓶容易倒，同样达到检测重心的高低对稳定性的影响。

　　二、演示支撑面大小对稳定性影响的教具

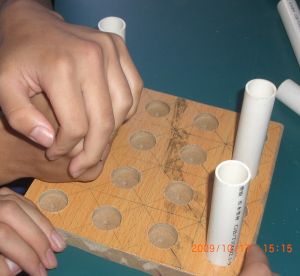

　　1、利用一块木板和不同高低的支柱做成的教具（如下图）

　　在一块木板的一面钻上不同分布的孔，当支柱装插在外侧或内侧时。改变了支撑面积的大小，分别让学生放在三夹板上，使三夹板倾斜，看哪个先倒，检测出支撑面的大小对稳定性的影响，当采用不同高、低的支柱时还可以用来检测重心高低对稳定性的影响。

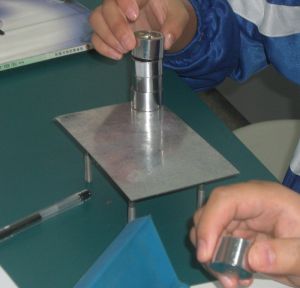

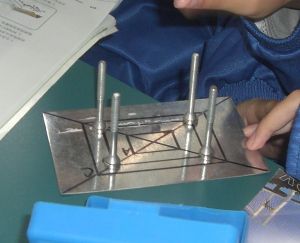

　　2、利用白铁皮和磁性铁柱做成的教具（如下图）

　　在白铁皮上画出三个大小不同的支撑面的区间，当磁性铁柱在不同的区间移动，便可形成不同的支撑面积，再用法码放在白铁皮的边角上，根据支撑法码的多少，得出支撑面大小对稳定性的影响。

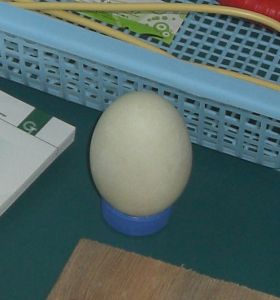

　　3、利用鸭蛋和瓶盖做成的教具（如下图）

　　当鸭蛋放在桌面上不能站立，而当鸭蛋放在瓶盖中能很稳的站立，来证明支撑面积的大小对结构稳定性的影响。

　　三、演示结构的形状对稳定性影响的教具

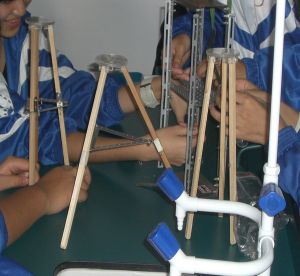

　　1、用有机玻璃和小木条制成的三角架（如下图）

　　改变连接三角架的连接方式，从而改变结构的形状，可演示结构的形状对稳定性的影响。

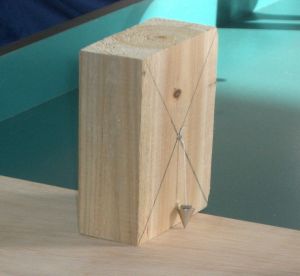

　　2、木块和重锤制成的教具（如下图）

　　可演示当结构的重心落在支撑面之外时，结构就不稳定发生倾倒。

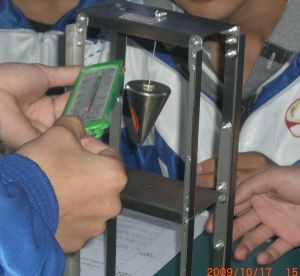

　　3、利用结构框架模型做教具（如下图）

　　同样可演示当结构的重心落在支撑面之外时，结构就不稳定发生倾倒。

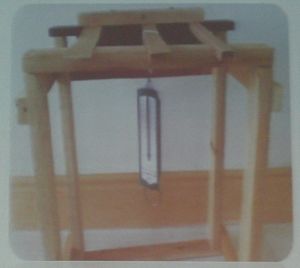

　　四、演示不同截面形状的结构对强度的影响的教具
　　1、演示正方形、三角形、圆形截面的强度试验的教具（如下图）

　　2、演示一字形、L形、槽形截面的强度试验的教具（如下图）
