纸张的结构造型与强度关系的试验报告

纸张的结构造型与强度关系的试验报告

试验内容：纸张的结构造型与强度的关系

南京市第十三中学罗洁华老师提供

（仅供参考）

报告人：高二x 班 xx 号  x x x     同组：高一x 班 xx 号 x x x

试验时间：201X年X月XX日

一、试验目的（选2项即可）

1．同样条件下，试验平面和瓦楞结构造型纸的强度（ ——　 ∽ 　∧∧ ）

2．同样条件下，试验不同瓦楞数结构造型纸的强度（ ∧∧ 　∽　 ∧∧∧∧ ）

3．同样条件下，试验不同瓦楞高度结构造型纸的强度（ ∧∧∧ ∽ ^∧∧∧ ）

4．同样条件下，试验瓦楞和拱形结构造型纸的强度（ ∧∧∧ ∽  ⌒⌒⌒ ）

5．同样条件下，试验瓦楞和方形结构造型纸的强度（ ∧∧∧ ∽ Γ∟Γ∟ΓI  ）

二、试验分析

因为技术试验具有比较强的科学性、严谨性，试验中必须严格把握各种影响因素，如：

    三、试验准备

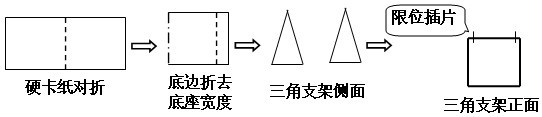

1．制作支架（高度<10厘米，宽度>15厘米）。

2．器材准备

质地相同的纸张若干（打印纸、广告宣传纸、作业本纸、讲义纸、废书报杂志都可以），5KG电子秤，一次性杯子类容器，硬币等重物，记录表……

四、试验步骤（试验过程）

1．支架宽度限定并记录（插边界限位）

2．支架间距限定并记录（固定在工作台上，间距为支撑线间距离）

3．加工不同结构造型的纸张（关键。严格把握造型）

4．分别将不同结构造型的纸张放支架上，覆盖标准垫层纸（杯底面积<垫纸面积<边界内样本面积）

5．将一次性杯置于试验纸面正中，逐次往里加重至桥面变形，

6．称重，记录

7．更换样本重复步骤1-6

五、试验记录

六、试验总结

结构造型的影响有形状的影响，也有大小的影响。整个试验必须小心谨慎、细心操作和观察记录，用心思考。根据试验结果得出如下结论：

1．纸张形状对结构强度的影响：拱形 > 瓦楞（三角）> 平面 > 方形

2．相同条件下，纸张造型的密度越大强度越大，但密度到一定程度，强度反而降低，这个“度”需要进一步研究。

3．相同条件下，纸张造型的高度对强度有影响，试验范围内高度对强度是正面影响，超范围有反面影响，这个“度”也需要进一步研究。

4．纸张质地及造型的密度、高度的影响是相互依存和制约的，在一定条件下相互转化。

根据以上结论看出：瓦楞造型的纸强度大，制作方便，所以广泛应用在容器、包装的制作。

结论：平面的纸张强度并不大，但是做成瓦楞造型后，强度竟几倍十几倍地增加，生活中可以运用瓦楞造型做房顶、棚顶，瓦楞纸板甚至可以做家具。
