那个神奇的555定时器，你知道它的功能有多强大吗？
555定时器，从诞生到现在，销量过百亿，电路设计从没有大改变，可以说是历史上最成功的芯片。NE555双极型时基电路（555的第一代）是1972年美国Signetics公司研制出的。设计原意是用来
555定时器，从诞生到现在，销量过百亿，电路设计从没有大改变，可以说是历史上最成功的芯片。
NE555双极型时基电路（555的第一代）是1972年美国Signetics公司研制出的。设计原意是用来取代体积大，定时精度差的热延迟继电器等机械式延迟器。但该器件投放市场后，人们发现这种其应用远远超出原设计的使用范围，用途之广几乎遍及电子应用的各个领域。
1974年，Signetics公司又在同一基片上将两个双极型555单元集成在一起，取名为NF556。
1978年，Intelsil研制成功CMOS型时基电路ICM555、1CM556，后来又推出将四个时基电路集成在一个芯片上的四时基电路556。
由于采用CMOS型工艺和高度集成，使时基电路的应用从民用扩展到火箭、导弹、卫星、航天等高科技领域。
于是，全世界各大半导体公司也竞相仿制、生产，直到今日。不过，所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555。而且，它们的功能和外部引脚排列完全相同。
在四十多年的时间里，全球的电工们，前赴后继，用555实现了一个又一个应用电路。下面，就为大家展示555都能做什么。

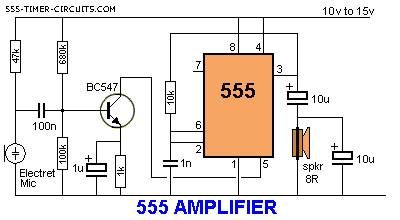

555可被用做放大器，工作模式非常类似于PWM。

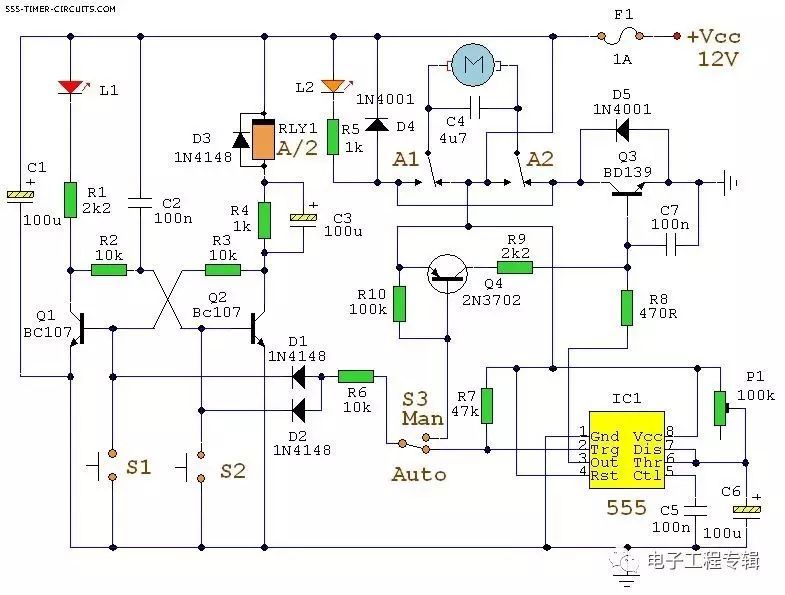

自动窗帘关闭机
摩托车转向信号控制
要控制两边的转向信号，需要两个电路。

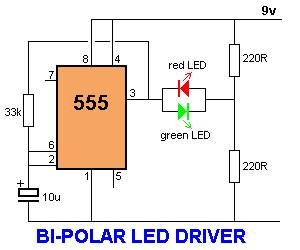

双极型LED驱动电路
这个电路能驱动交替闪动红绿色的LED灯。

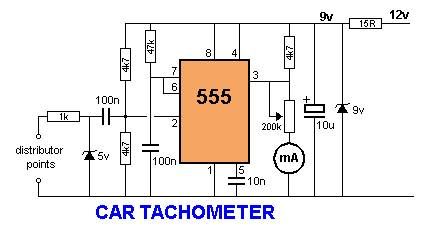

汽车转速表
555在电路被配置成单稳态。

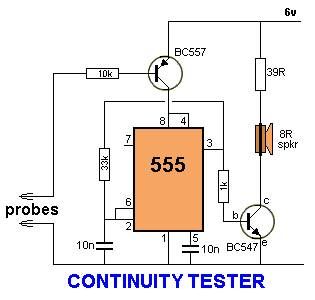

持续性测试仪
这个电路能探测低电阻和高电阻，并控制麦克发声。

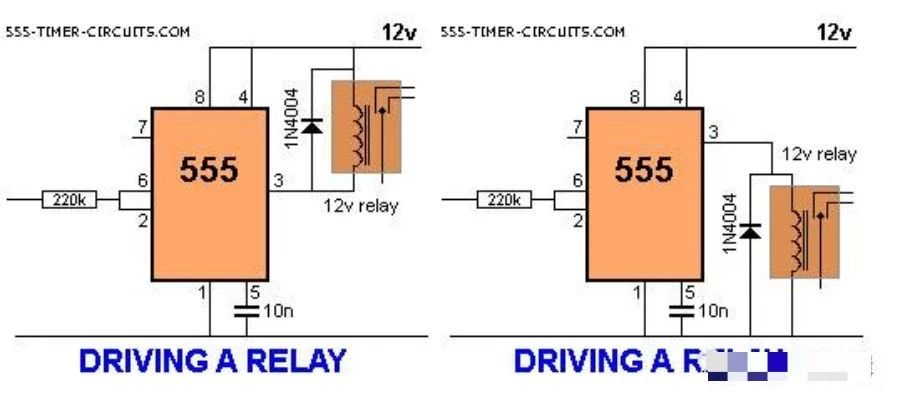

继电器
当管脚2和6连接起成为输入，芯片只需1μ[**]来激活输出。

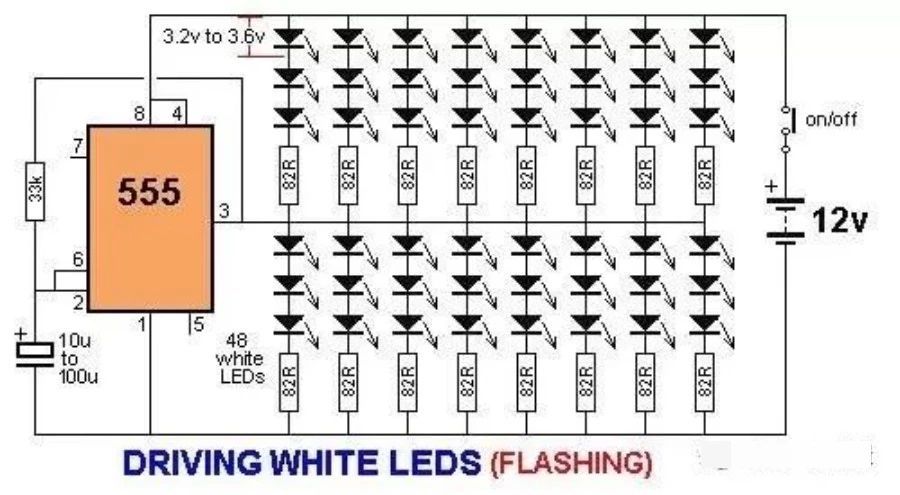

白光LED串驱动
伪装式报警器

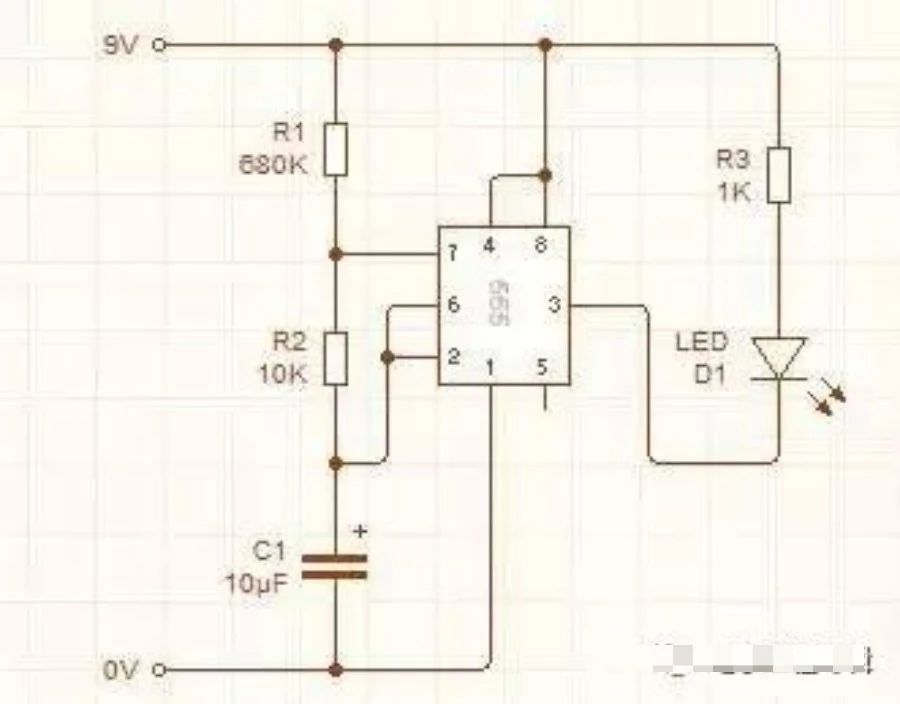

闪光式LED

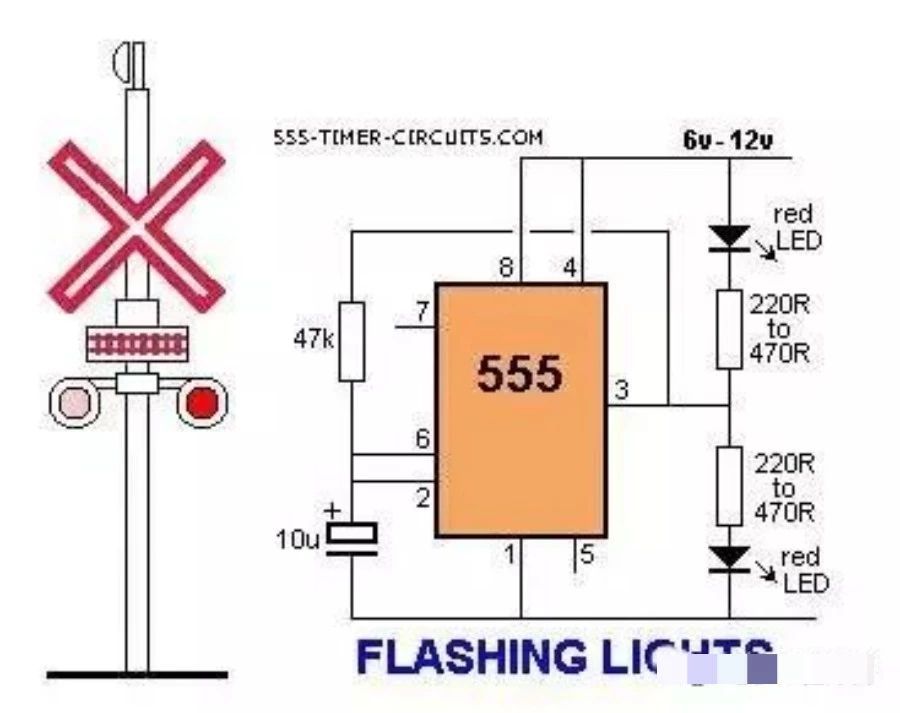

闪光式铁路信号灯

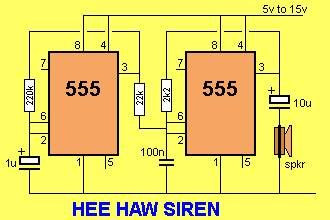

鸣叫式警报器

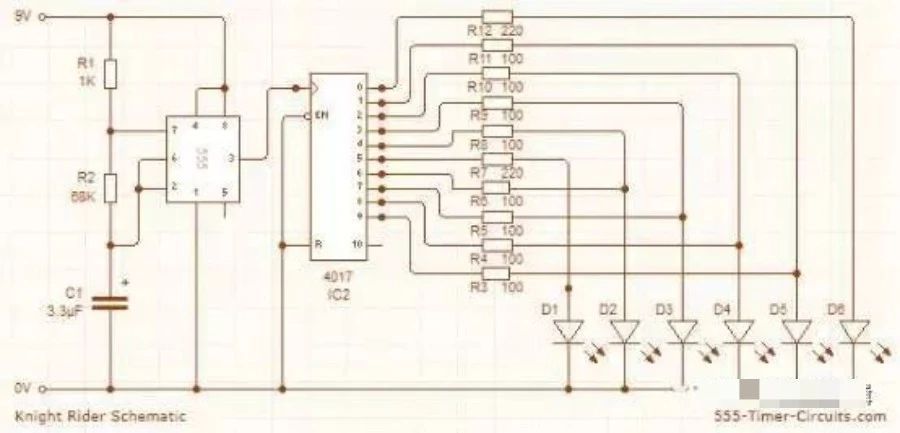

霹雳游侠战车前灯
通过555和4017控制多路LED交替闪烁
模拟激光器
这个电路能产生像激光枪的声音，并以5Hz来闪烁一个白光LED。

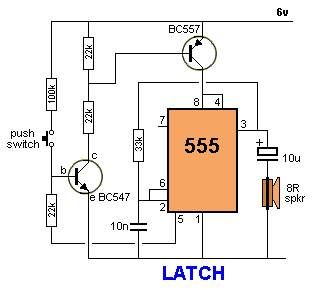

锁存电路

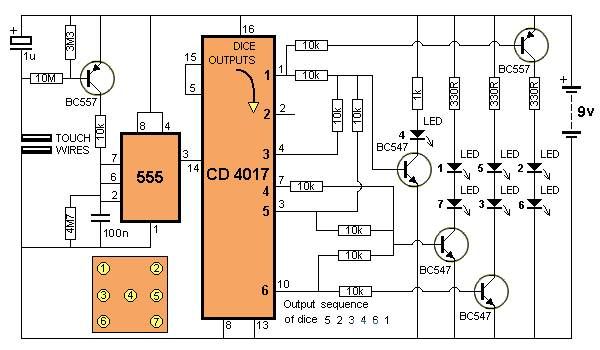

LED骰子
LED调光器
这个电路能调制一个或多个LED的亮度，范围是5%～95%。
光探测器
机枪（能模拟机枪的声音）
金属探测器
这个电路能探测出金属和磁铁。
节拍器
音频驱蚊器
这个电路产生的音调高于人的听力范围，但是需要一个响应为15KHz的压电薄膜。

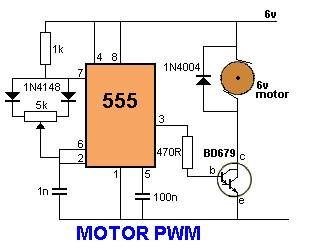

电机PWM控制
电机的转速由电路控制，范围是5%～95%。
音乐盒子
这个电路能产生10种不同的音调，调节管脚5上的电压可以控制音量。

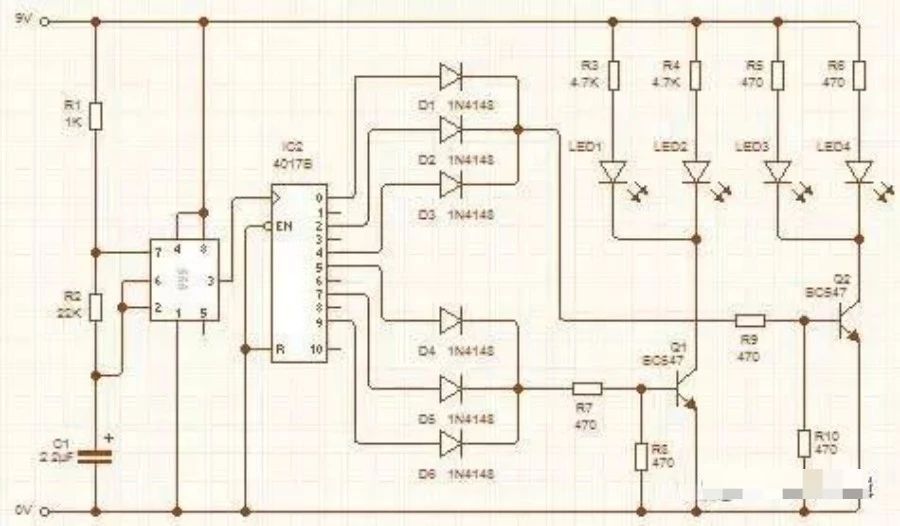

警灯
这个电路让左边的LED闪3次，然后是右边闪三次，接着重复。在这个电路中，555会通过管脚3产生连续的方波。

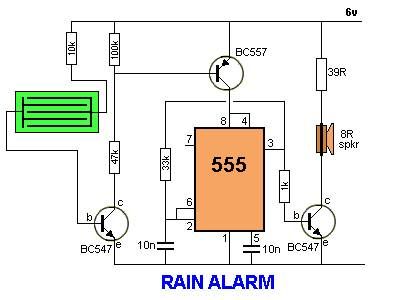

雨水报警电路
在湿度传感器探测到雨水前，这电路不消耗电流。

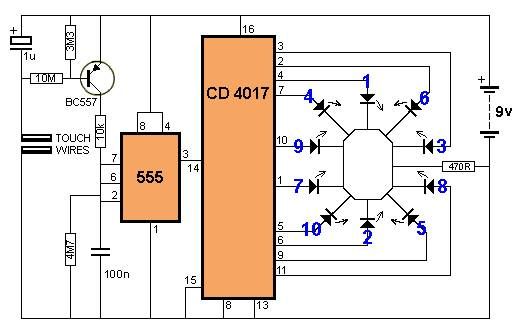

轮盘电路
当手指碰到感应线的时候，电路让LED依次点亮，产生旋转的效果。手指移开，旋转降速，最终停止。

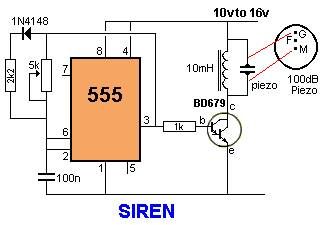

100dB警笛
这是一个非常响的报警器，如果在屋里使用了两个压电陶瓷开关，小偷将不会知道声音是从哪里来的。

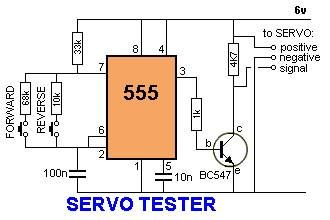

伺服检测电路
这个电路能控制伺服电机顺时针或逆时针转动。

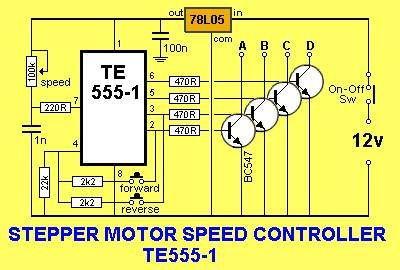

步进电机控制电路
电机转动的方向取决于前进和倒退两个开关。

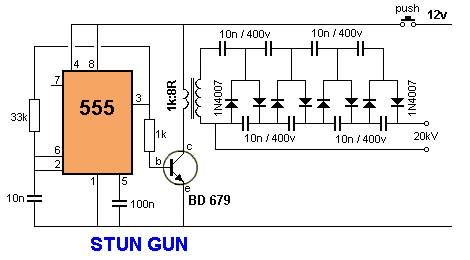

电击枪电路
这个电路能产生很高的电压，使用时要非常小心。

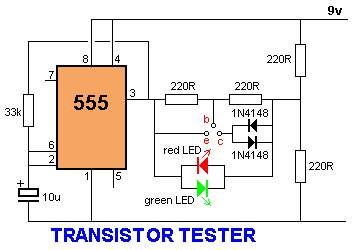

三极管检测
555工作在2Hz，当电压是一个方向时，一个LED点亮；三极管开路，所有的LED都将闪烁，三极管短路，所有LED都不亮。
