轴测图（三维立体图）画法教案

一、请画出一个正方体的立体图（三维立体图）

     1、两个坐标系

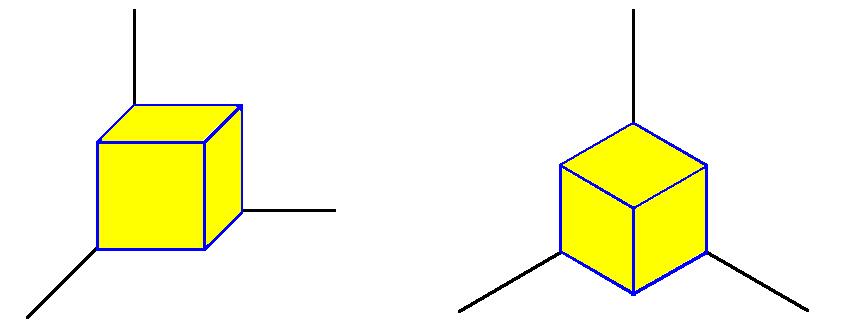

     2、两种轴测图

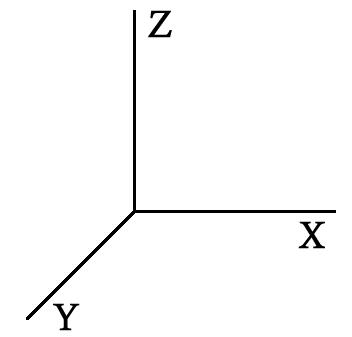

    左图叫“斜二等轴测图”.

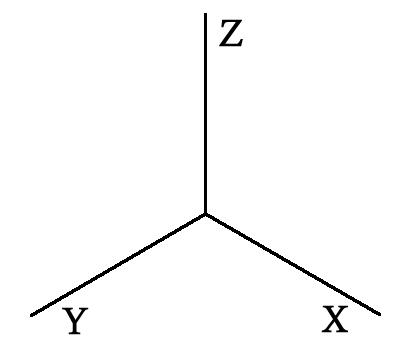

    右图叫“正等轴测图”。
    特点：
    （1）正等轴测图三个坐标轴方向的尺寸比例相等（如画正方体时每条边长画得一样长）；
    （2）斜二等轴测图Ｙ轴方向尺寸减半（如画正方体时Ｙ轴方向长度变成二分一）。

    二、练习

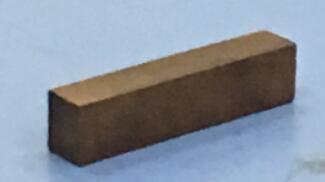

    1、画出下面这根长方条的立体图

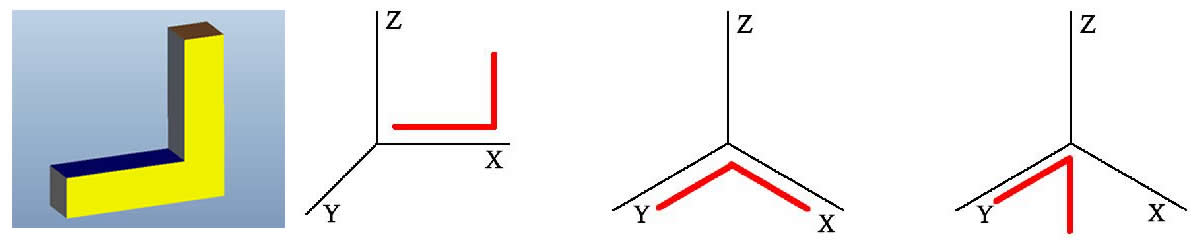

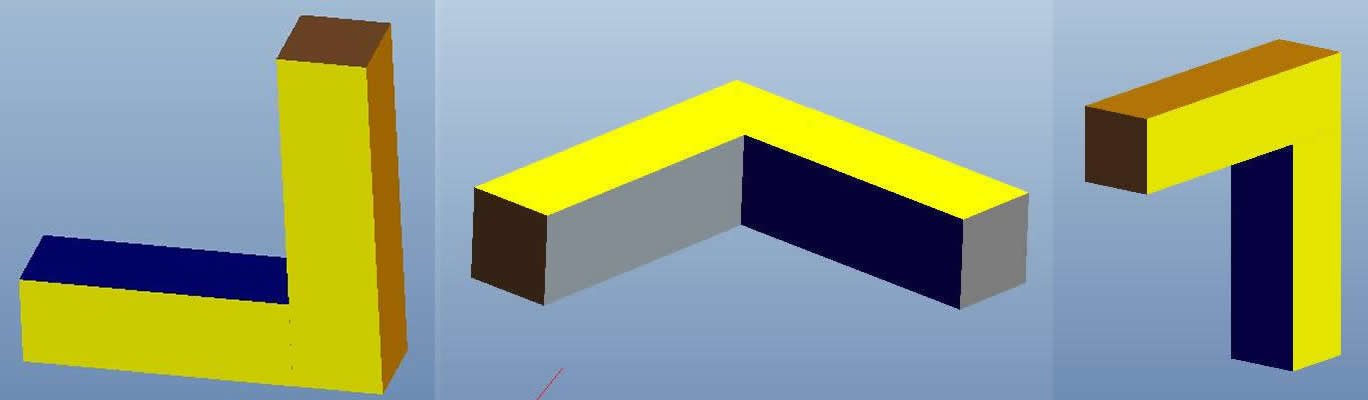

    2、画出下面这个Ｌ形方条的立体图，让它的两根方条分别与坐标系中的坐标轴大致平行（如图中红色线条所示方向）

    大致画法

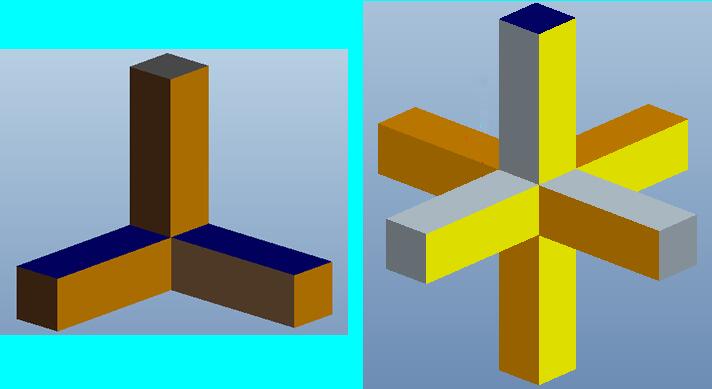

    3、出画下面这两个物体

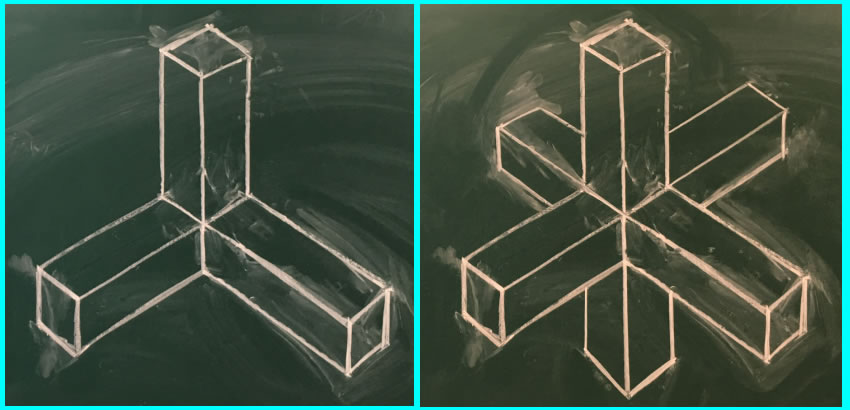

    示例与分析

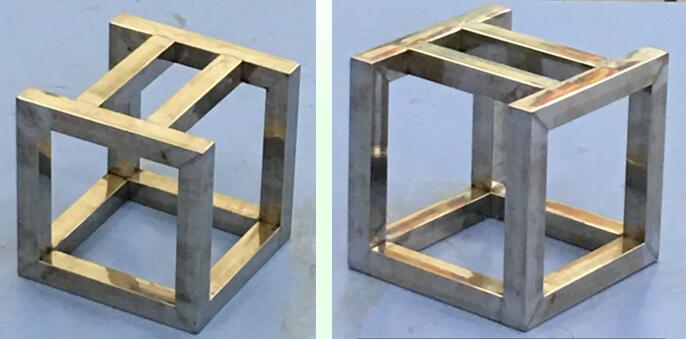

    4、出画下面这个铁架

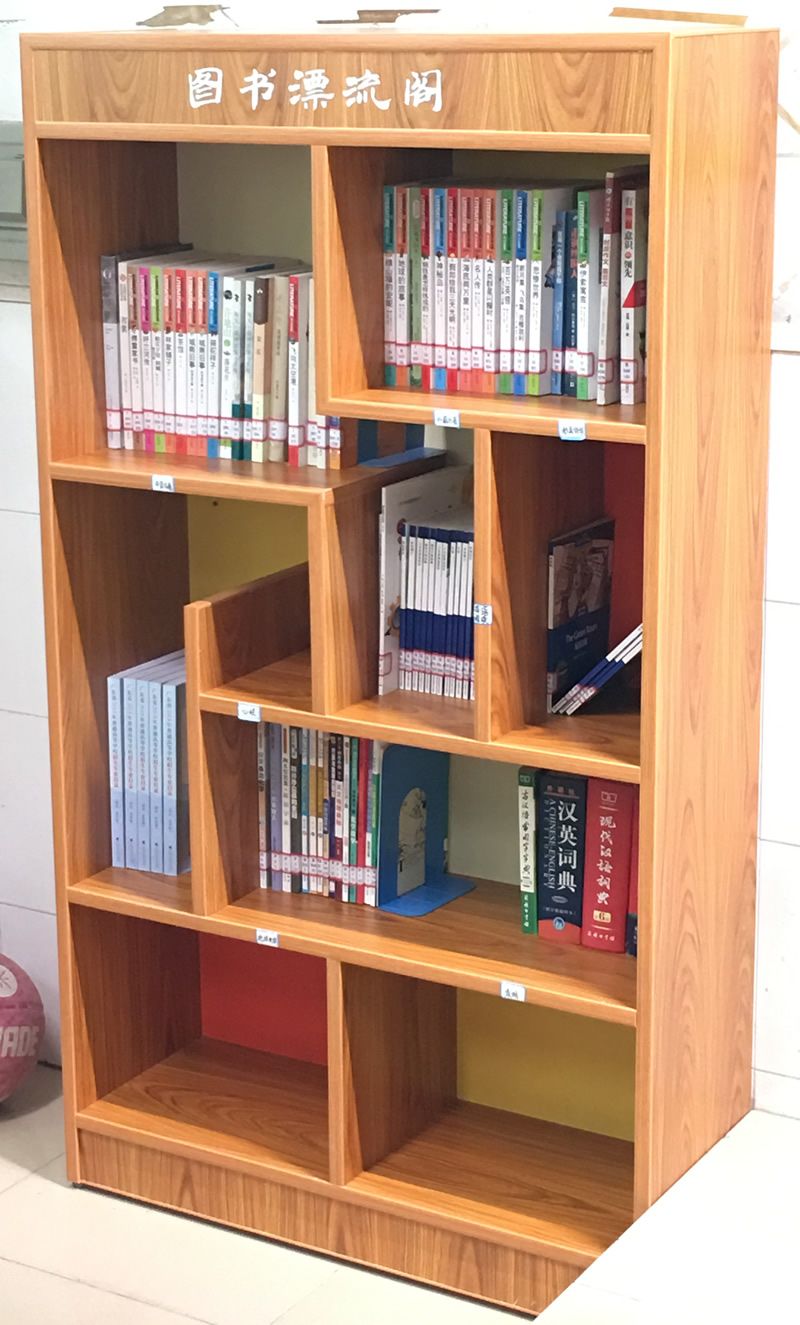

    5、出画下图书架的三维立体图（只画木板部分）。

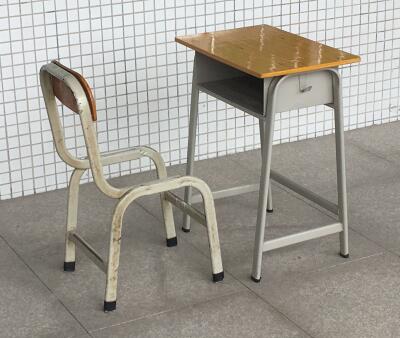

    5、出画下图的桌子和椅子的三维立体图（要求椅子摆在桌子的正前方）

    思路分析
    先从地面确定桌子的四个脚所在位置，然后竖直向上画出四条桌腿，在四条腿的同一高度处再画出桌面。其它方法依次类同。最后修改润滑。

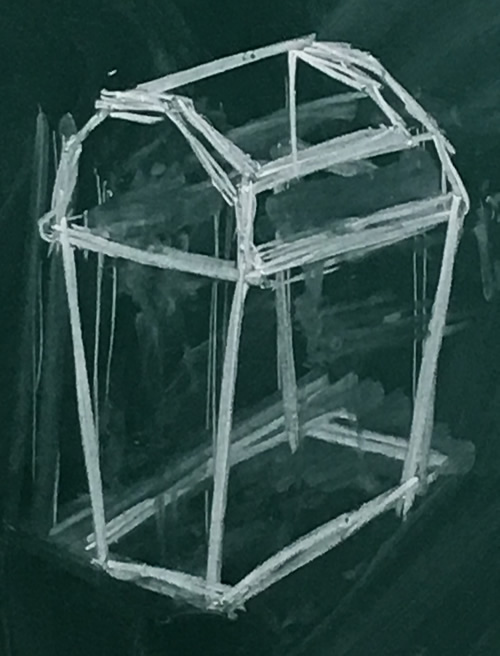

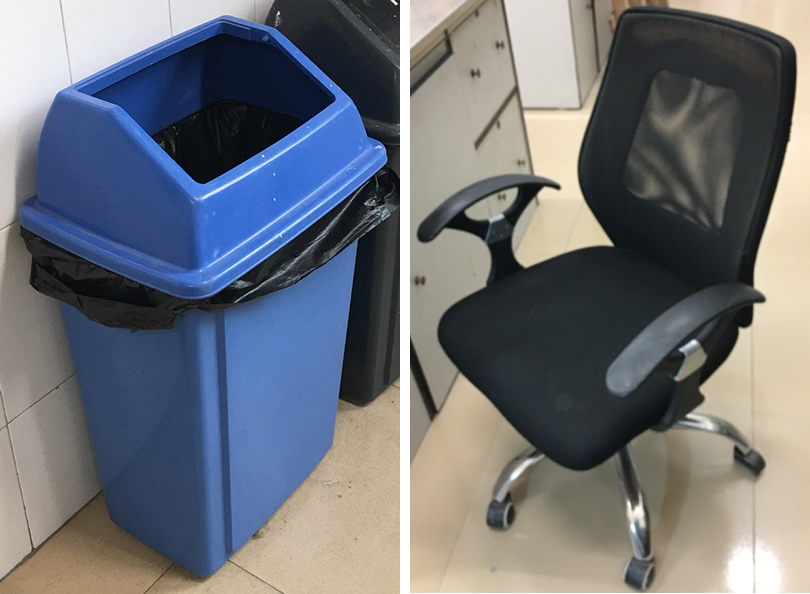

    7、 出画下图的垃圾桶和椅子的三维立体图

    思路分析
