实验:水火箭箭体的设计与试验教案

    水火箭有很多玩法也有很多做法。若购买现成的水火箭产品来发射，那就只是停留在玩的层面上，体现不出我们的创新设计能力。因此水火箭的箭体只有通过我们自己设计制作，才能培养我们的创新设计能力与物化能力。它涉及到材料的选择与系统分析。

    水火箭箭体如果只是用一个空瓶子来发射，那么射程很有限，如果装上箭翼并在箭头适当配重，那么射程就会几倍的增加（本人已试验过）。在水火箭简体设计上，很多同学可能会无从下手，一是不懂找材料或找不到材料，二是不懂如何设计组装才更牢固。其实，只要我们善于思考，方案一定是有的。下面我就通过一个实例说明这一点。我这个实例所用的材料全部取自矿泉水瓶本身。（未完）

一、如何设计制作火箭翼

    下面我们以硬薄材料为例，探讨如何制作箭翼。若使用其它材料制作，制作方法与技巧另外讨论。

    1、火箭翼的形状设计与粘贴方法探讨（以下只是用纸张制作的效果图，实物的制作方法与此相同）

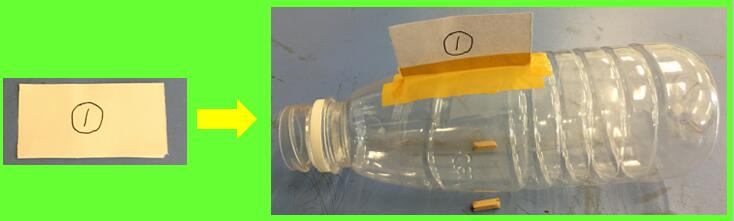

    （1）最简单的两个方案

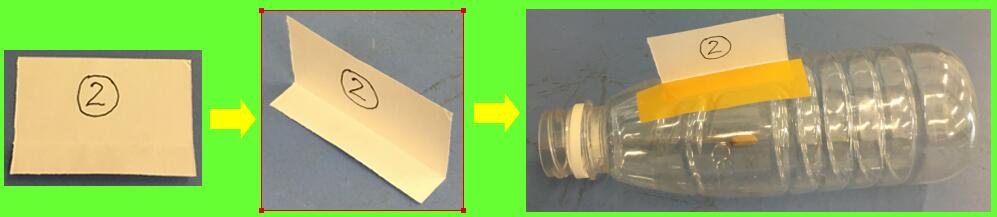

    这个方案的缺点：

    难于粘贴，易脱落。

    这个方案的缺点：

    翼易侧向一边，难与瓶身垂直。

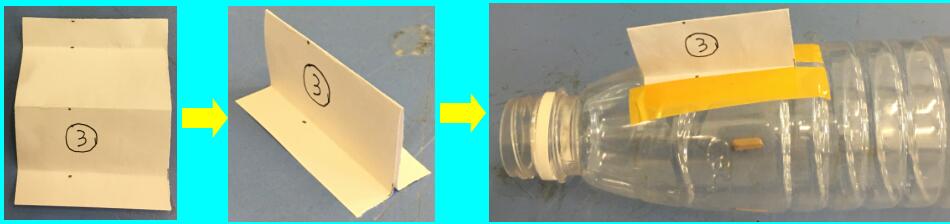

    （2）改进的方案（小组讨论）

    这个方案的缺点：

    方形的翼形，前进风阻大。

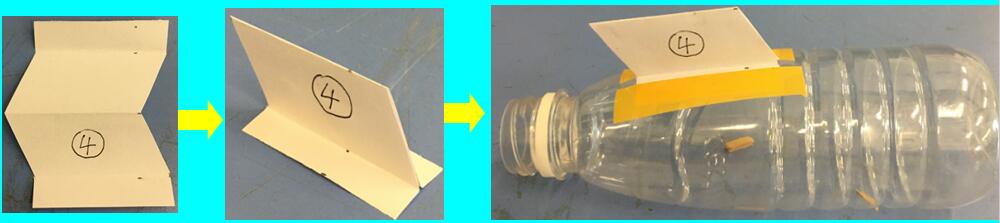

    这个方案的缺点：

    只粘贴两边，不牢固，易脱落。

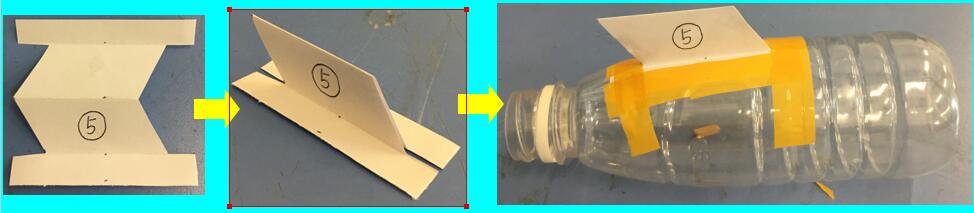

    这个方案的缺点：

    翼夹层中间会进风，易把翼吹掉。

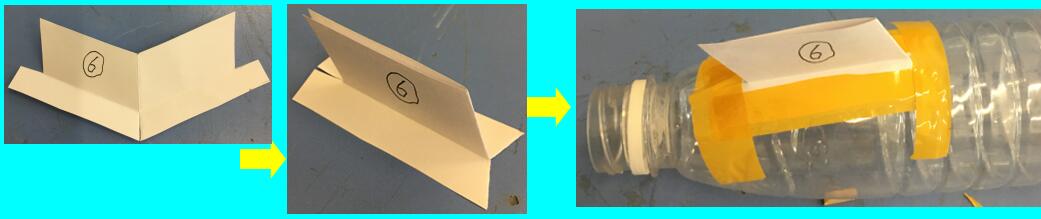

    这个方案的缺点：

    透明胶（胶布）粘贴不牢时翼易脱落

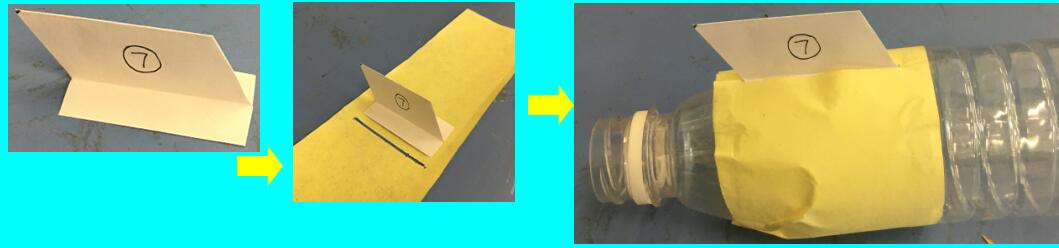

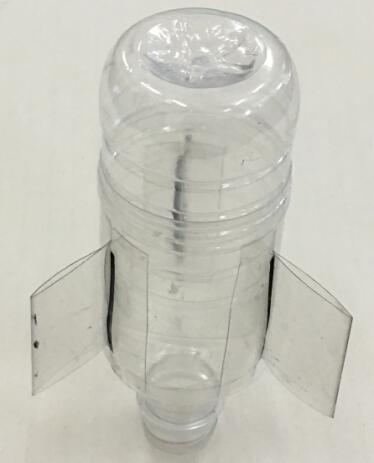

    这个方案的优点：

    翼自成一体，稳固结实

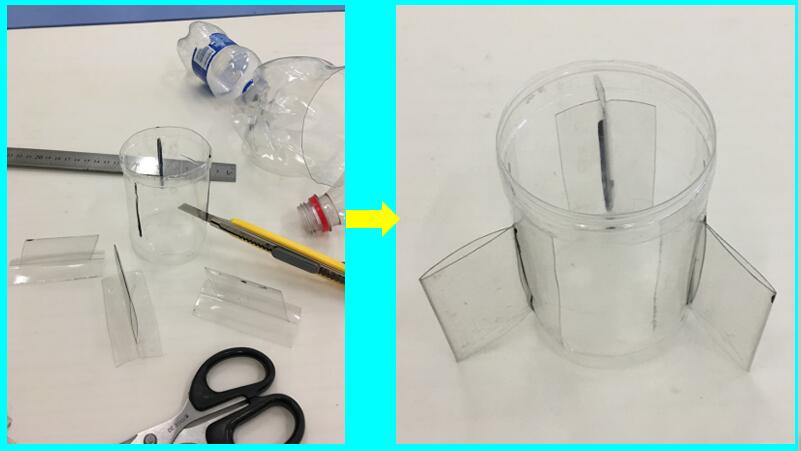

    2、箭翼材料的选择
（1）原则：简单易找，易制作，效果好

    （2）其它材料（自行探讨）

二、火箭头的设计制作

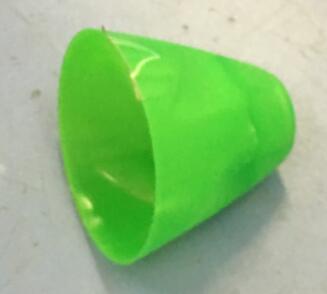

    1、形状与材料要求
    选材原则：因设计限制在课堂中进行，力求材料易找易制作。

    2、为提高射程，设计制作可以进行如下改进
    配重：射程可几倍速增加。

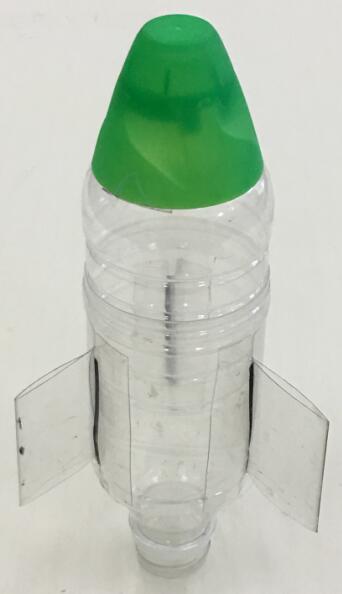

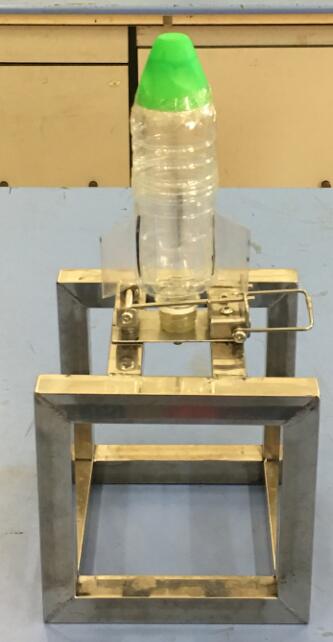

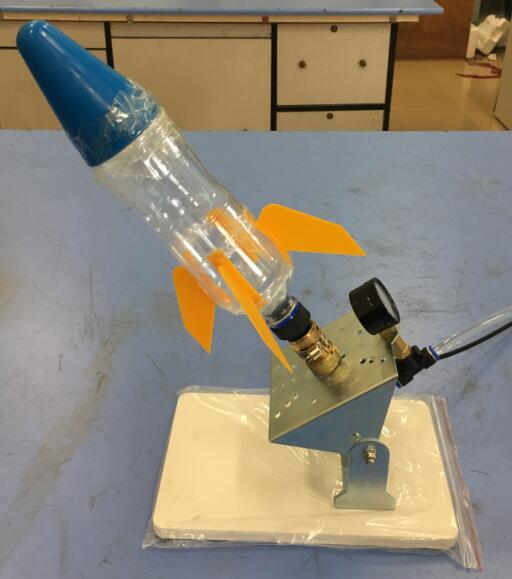

三、完整作品展示

【实验要求】
    1、制作的箭体要有箭翼、箭头。
    2、水平射程大于25米（达到广场喷水池）。
    3、每个同学都要发射一次（老师要现场记录）。
    4、时间两节课。
