简便卷纸架设计报告

【项目名称】简便卷纸架
【设计目的和思路】

    一般家庭中的卫生间通常没有放厕纸（卷筒纸）的架子，就算有，大多是固定在墙壁上，而且安装架子时要在墙壁钻孔然后再上锣钉固定，非常麻烦和不方便。我发明的简便厕纸架质量轻、体积小、结构简单，徒手就可以安装，且随时可以拆缷，非常方便。

【结构及原理】

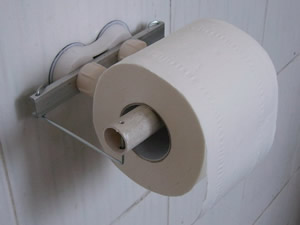

    该厕纸架由真空吸架、横梁、折叠挂钩、套纸管组成。整个装置通过真空吸吸附于厕所墙壁的瓷砖上（如图1与图2所示）。

    【安装方法】
    1、用干净软布，抹去瓷砖吸附面的灰尘，污垢等脏物，安装前必须让吸附面完全干燥。
    2、将真空吸架的螺母旋出，然后对准所挂表面按下螺栓，将吸盘内的空气排出。
    3、把横梁的两个孔对准螺栓并套进去，用螺母旋紧固定。
    4、把挂钩向外旋转与横梁垂直（垂直后背后有支撑条自动固定不至于挂钩转动，拆下后挂钩可以向内旋转紧贴于小横梁上，减小了包装体积），套纸管套上巻纸，然后把套纸管穿在挂钩上，安装就完

         成了。
