自锁防风衣架设计报告

【项目名称】自锁防风衣架
【功能介绍】
    通常我们使用的衣架大多都没有防风功能，我们经常会遇到这样的事情：刚刚洗好的衣服晾到衣架上，大风一吹，衣服连衣架一起落到地上。我发明的自锁防风衣架能为大家解决这个问题。
【结构特点】

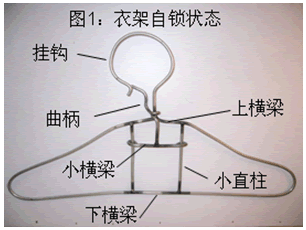

    该自锁防风衣架的由一个普通铁丝衣架和一个自锁装置组成（结构如图1所示）：
    用一根铁丝在挂钩的下端绕一圈半，然后两端分别向上、下竖直伸直，上端在挂钩尖部下方约1cm高度处作60度转折，末端直抵挂钩尖，并与挂钩尖交错0.5cm，下端伸到衣架的上横梁下方2cm处，这铁丝就形成了一个曲柄。在曲柄下端垂直焊接一个8cm长的小横梁，小横梁两端做成两个小圆圈并套在两根小直柱上，两小直柱分别与衣架的上横梁、下横梁焊牢。挂钩、曲柄和小横梁一起就组成了自锁装置。这样自锁防风衣架就做成了。
【自锁原理】

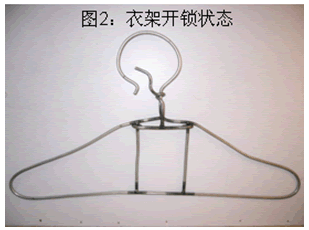

    曲柄和小横梁在重力作用下自己下落，曲柄上端和挂钩形成一个封闭的圆环，达到了自锁状态。用手或撑衣杆把小横梁向上撑，曲柄就会向上移，曲柄上端和挂钩分离，自锁状态又打开，就可以轻松把衣架从晒衣绳上挂上或取下。（如图1、图2所示）
【使用方法】
    如正常衣架一样把衣物挂好，用手或撑衣杆把小横梁向上撑，曲柄就会向上移，曲柄上端和挂钩分离，空出一个缺口，就可以把衣物挂在晒衣绳上。放手后，由于重力作用，小横梁和曲柄就下落，曲柄上端和挂钩就形成一个封闭的圆环，达到了自锁状态，这样无论风如何吹，衣物都不会落到地上。要取下衣物时，只需用手或撑衣杆把小横梁往上撑，曲柄就会向上移，曲柄上端就和挂钩又分离，空出一个缺口，就可以把衣架轻松取下。
