设计方案案例——无水式节能坐便器

本作品是“第二届广州市通用技术作品展”入围作品

    【作品名称】无水式节能坐便器

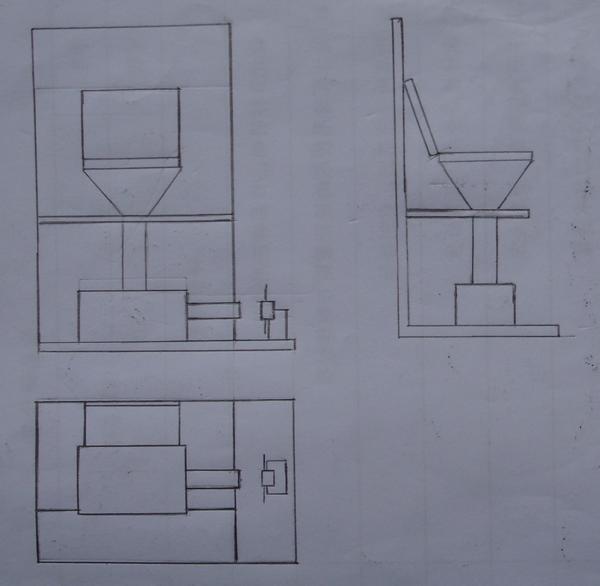

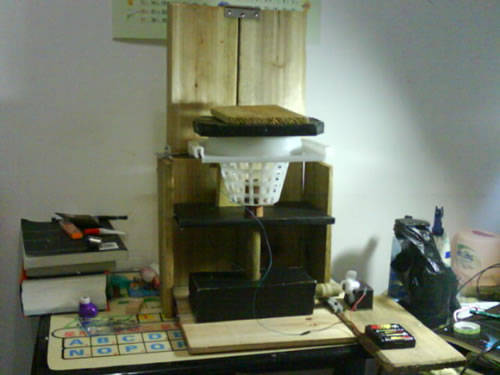

    【作品照片和设计图】

    【设计说明】
    该作品是采用木板、塑料、卡纸、铁钉、螺丝等材料，约以1：8的比例制作而成。作品由厕盖、厕圈、厕兜（呈“（）”状，中间向外突出，内部采用黑色陶瓷材料）、管道、储粪池、抽风机、气阀门等组成，坐便器连接直管道，直接接到储粪池。从储粪池侧面上方连接一直管道，并于管道处放置一台抽风机，将臭气抽走。从而达到省水的效果。
    此外，在厕圈处安装一个压力开关装置。当厕盖打开时，开关打开，从而使电路连通，抽风机开始工作，气阀门打开；当厕盖关闭时，由于压力的作用，使得压力开关闭合，电路断开，抽风机停止工作，气阀门关闭。从而达到节电的效果。
    【作品使用说明书】
    只需按照正常程序使用即可。
    另外，为了避免有臭气遗留的情况发生，可在使用之前先打开厕盖，待其抽风机工作后再使用；使用完毕，可先让厕盖继续打开，待整理着装后再关上。
    【投资估算】
    木料及其部分加工：30元
    钉子、螺丝及卡纸：6元
    压力开关：4元
    连接铁片：20元
    电池盒及电池：4元
    总计：64元
    【指导教师点评】
    很有创意的设计，有一定的技术含量，设计合理，而且具有很高的实用性，在一定程度上达到了节能减排的作用。

（设计者：华南师范大学附属中学 阳映琪）
