设计方案案例——多功能可调浴室架

本作品获“第二届广州市通用技术作品展”二等奖

    【作品名称】多功能可调浴室架

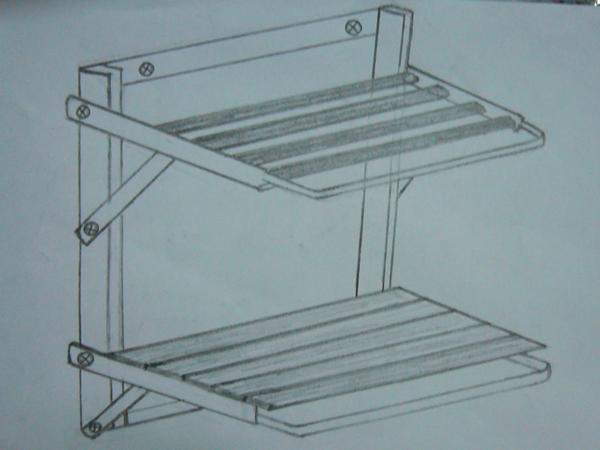

    【作品照片和设计图】

    【设计说明】
    我们的浴室里通常要放洗发水、沐浴液、香皂、毛巾等物品，所以很多人都会在浴室中安装一个浴室架。这样的浴室架通常可以从商场买到，但是商场出售的浴室架所用的材料一般都是用普通钢铁做成，外面再涂一层油漆。由于浴室比较潮湿，时间长了浴室架表层的油漆容易脱落，导致浴室架锈迹斑斑，既不美观又不卫生。
    我们设计制造了一个可调节的多功能浴室架。该浴室架具有普通浴室架无法比拟的优点。它的特点如下：
    1、该浴室架采用铝合金材料，材料是从装修遗弃的废料中获得，体现了环保、可持续发展的原则。
    2、铝合金不会生锈，在浴室这样潮湿的环境中经久耐用。
    3、该浴室架能自由折叠变换形状，可以变换成单层、双层，或拉出挂毛巾的横梁。当浴室架不使用时，可以收起紧贴墙壁放置，节省了浴室空间。
    4、该浴室架安装和拆卸都很方便，美观大方。
    【作品使用说明书】
    1、如图所示把浴室架安装好，并用锣钉把整个架子固定在墙上。
    2、浴室架分为上下两层，上下层可分别向上向下折起，这样可以节省浴室空间。
    3、当要使用时，只需把要使用的那层折到水平位置，然后用该层左右的两根小斜梁把它支撑固定，运用三角形原理使架子变得非常稳固。
    4、上层或下层靠外的那根横梁可以自由伸缩，当伸出来时，可以挂毛巾。）
    5、当放置的沐浴用品瓶子太高时,可以把上层折起。
    6、两层都可以放沐浴用品，也可以上层放衣服，下层放沐浴用品。
    【投资估算】
    总投资：25元
    【指导教师点评】
    本作品作者能够从日常生活作为切入点，利用建筑装潢的废弃物作为材料，设计了生活中很实用的浴室架，体现了“实用、新颖、安全、经济、环保”的设计理念。作者经过巧妙的构思与精心设计，使浴室架具有多功能多用途，其结构原理与实用性不亚于市面上的专业浴室产品。可能是因为材料的限制或加工工具不够专业吧，以致工艺不是那么精湛，如果制作工艺上再下点工夫，那将是一个上乘之作。

（设计者：广州市番禺区石碁第三中学 胡建辉、曾海怡）
